🩻 Como ler uma radiografia veterinária: a sistemática que evita erros

Você coloca a imagem no negatoscópio (ou na tela), bate o olho na lesão mais chamativa e pronto: diagnóstico feito. Só que a fratura de costela do outro lado, o derrame discreto e a fise que você achou que era fratura passaram batido. Saber como ler uma radiografia veterinária não é ter “olho clínico”: é seguir uma sistemática, sempre a mesma, até ela virar hábito.

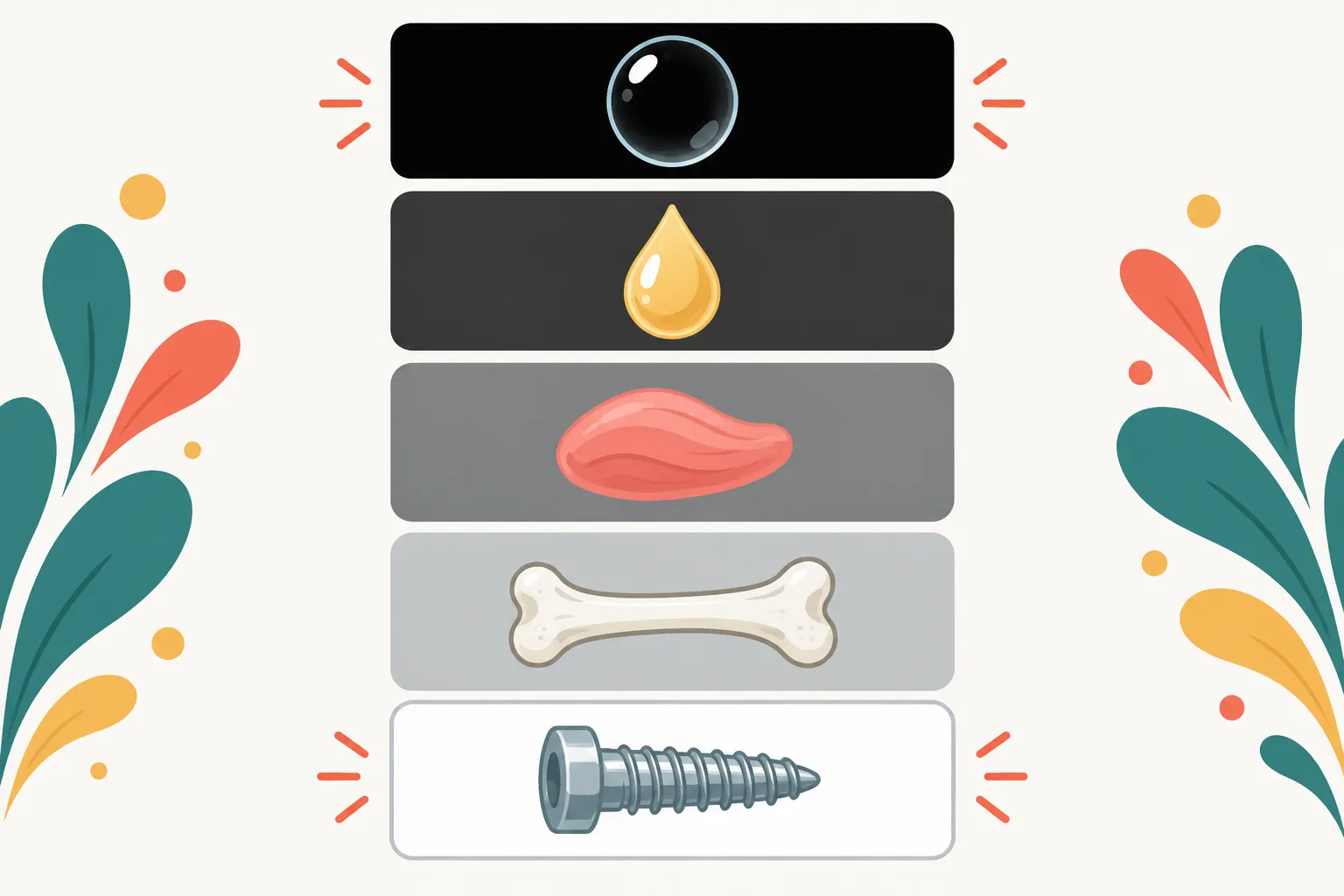

As 5 radiopacidades: a base de tudo

A radiografia é um mapa de quanto cada tecido absorve (atenua) os raios X. Quanto mais o tecido atenua, menos radiação chega ao detector e mais branca (radiopaca) fica a imagem. Quanto menos atenua, mais preta (radiotransparente ou radiolúcida). Isso depende principalmente da densidade física e do número atômico do tecido, além da espessura.

Repare em dois detalhes que caem muito: tecido mole e líquido têm a mesma radiopacidade (a radiografia não distingue um órgão de um derrame pela “cor”), e a gordura é o que desenha os órgãos no abdome. Animal muito magro ou filhote, com pouca gordura, tem naturalmente menor detalhe seroso, sem que isso signifique doença.

Sinal de silhueta: quando a borda desaparece

Só enxergamos a borda de uma estrutura quando ela encosta em algo de radiopacidade diferente. O coração aparece porque está cercado de pulmão com ar. Se duas estruturas de mesma radiopacidade ficam em contato, a margem entre elas some: é o sinal de silhueta (ou efeito silhueta).

Exemplos clássicos:

• Efusão pleural: o líquido (tecido mole) encosta no coração (tecido mole) e a silhueta cardíaca fica apagada.
• Efusão peritoneal: o líquido substitui o contraste da gordura e o abdome fica com aspecto de “vidro fosco”, com perda de detalhe seroso.
• Consolidação pulmonar adjacente ao coração: o lobo cheio de líquido apaga a borda cardíaca vizinha, ajudando a localizar a lesão.

O raciocínio inverso também vale: se você vê a borda entre duas estruturas, elas provavelmente não estão em contato ou não têm a mesma radiopacidade.

Projeções: nomenclatura e a regra das duas ortogonais

A radiografia é uma imagem 2D de um corpo 3D: tudo o que está no caminho do feixe se sobrepõe. Por isso, a regra de ouro é fazer no mínimo duas projeções ortogonais. Uma lesão que parece estar “dentro” do pulmão em uma projeção pode estar na pele, ou um corpo estranho pode ficar escondido atrás de um osso.

O nome da projeção segue a lógica “o feixe entra pela primeira e sai pela segunda”:

• Ventrodorsal (VD): animal em decúbito dorsal; o feixe entra pelo ventre e sai pelo dorso.
• Dorsoventral (DV): animal em decúbito esternal; o feixe entra pelo dorso e sai pelo ventre.
• Laterolateral direita / esquerda: na rotina, indica o lado que fica apoiado no detector (laterolateral direita = decúbito lateral direito).
• Craniocaudal (CrCd): comum em membros proximais ao carpo e ao tarso; o feixe entra pela face cranial e sai pela caudal.
• Mediolateral (ML): o feixe entra pela face medial e sai pela lateral, que fica junto ao detector.

Isso importa porque a projeção muda a imagem. No tórax, o lado de cima (não apoiado) fica mais aerado e mostra melhor lesões pulmonares; por isso, na pesquisa de metástases, recomenda-se fazer as duas laterais e uma VD ou DV. A DV costuma mostrar melhor a silhueta cardíaca e os vasos dos lobos caudais; a VD favorece a avaliação dos campos pulmonares e do mediastino, mas pode ser mal tolerada por pacientes dispneicos.

Antes de interpretar: a imagem presta?

Interpretar uma radiografia ruim é o caminho mais curto para o erro. Faça o controle de qualidade sempre:

• Identificação: nome do paciente, data e marcador de lado (D/E). Sem marcador, não existe “lado direito” confiável.
• Colimação e área incluída: o tórax deve ir da entrada torácica até as primeiras vértebras lombares, incluindo os ângulos costofrênicos; o abdome, do diafragma às articulações coxofemorais; um osso longo deve incluir as articulações proximal e distal.
• Posicionamento sem rotação: na VD ou DV, o esterno sobreposto à coluna; na lateral, as junções costovertebrais e os processos transversos sobrepostos.
• Fase respiratória: o tórax deve ser radiografado no pico da inspiração. Em expiração, o pulmão fica mais opaco e pode simular padrão intersticial ou aumento cardíaco.
• Exposição: imagem nem “queimada” nem clara demais, com detalhe suficiente da região de interesse.

A sistemática de leitura passo a passo

O segredo está no passo 5: descreva antes de diagnosticar. “Estrutura única, ovalada, de radiopacidade tecido mole, margens bem definidas, no abdome médio” é uma descrição que qualquer colega entende e que abre a lista de diferenciais. Pular direto para “é um tumor esplênico” fecha a sua cabeça para outras hipóteses.

Leitura do osso: cortical, medular, periósteo e fise

No esqueleto, avalie cada osso de forma organizada:

• Cortical: espessura, continuidade e contorno. Afinamento, interrupção ou destruição são achados importantes.
• Medular: padrão trabecular, áreas de lise (mais escuras) ou esclerose (mais claras).
• Periósteo: normalmente não aparece. Quando aparece, é reação periosteal (trauma, infecção, neoplasia, entre outras causas), e o seu aspecto ajuda a estimar a agressividade.
• Articulações e tecidos moles adjacentes: espaço articular, osteófitos, aumento de volume.

Em animais jovens, atenção à fise (placa de crescimento): uma faixa radiotransparente de cartilagem, em localização previsível, com margens lisas e regulares e geralmente simétrica com o lado oposto. A fratura costuma ter linha irregular e de margens agudas, pode haver desalinhamento e aumento de volume de tecidos moles. Na dúvida, radiografe o membro contralateral. A idade de fechamento das fises varia entre ossos, raças e espécies, e o metabolismo do cálcio também influencia o osso, tema que você revisa em fisiologia óssea, cálcio e PTH.

A pergunta central diante de uma lesão óssea é: ela parece agressiva ou não agressiva? Isso não dá o diagnóstico definitivo, mas orienta o próximo passo.

Lesões agressivas incluem neoplasias ósseas primárias e osteomielite, que podem ser radiograficamente parecidas. Por isso, o diagnóstico definitivo de lesões agressivas geralmente exige citologia ou histopatologia.

Revise em 1 minuto

Conteúdo educativo. Valores de referência variam entre laboratórios, equipamentos e literatura — sempre confira os intervalos do seu laboratório e a bibliografia oficial antes de aplicar na rotina.
